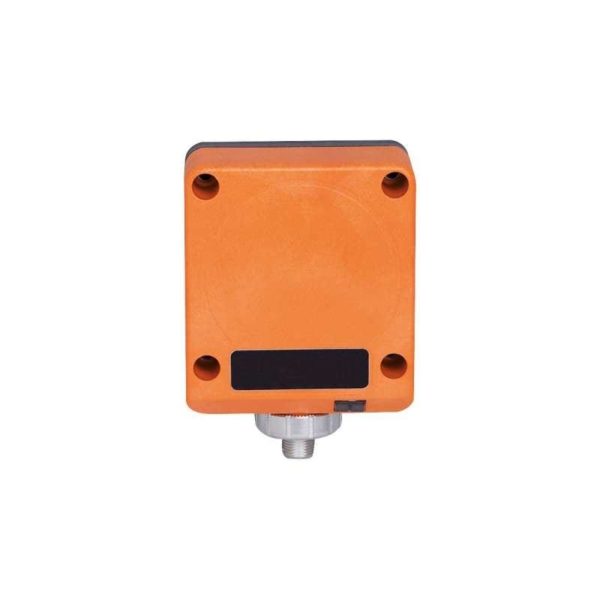

Индуктивный датчик id0049
27 346,00 ₽
| Характеристики | |||||
|---|---|---|---|---|---|
| Функция выходного сигнала | NO | ||||
| Диапазон срабатывания [mm] | 50 | ||||
| Корпус | Прямоугольный | ||||
| Размеры [mm] | 92 x 80 x 40 | ||||
| Электронные данные | |||||
| Рабочее напряжение [V] | 20…250 AC/DC | ||||
| Класс защиты | I | ||||
| Защита от перепутывания полярности | нет | ||||
| Выходы | |||||
| Функция выходного сигнала | NO | ||||
| Макс. падение напряжения коммутационного выхода DC [V] | 6 | ||||
| Макс. падение напряжения коммутационного выхода АС [V] | 6,5 | ||||
| Минимальная нагрузка по току [mA] | 5 | ||||
| Макс. ток утечки [mA] | 0,8 | ||||
| Постоянный ток нагрузки коммутационного выхода АС [mA] | 250, (350 (…50 °C)) | ||||
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 100 | ||||
| Кратковременный ток нагрузки коммутационного выхода [mA] | 2200, (20 ms / 0,5 Hz) | ||||
| Частота переключения АС [Hz] | 25 | ||||
| Частота переключения DC [Hz] | 25 | ||||
| Защита от короткого замыкания | нет | ||||
| Защита от перегрузок по току | нет | ||||
| Диапазон контроля | |||||
| Диапазон срабатывания [mm] | 50 | ||||
| Рабочее расстояние срабатывания [mm] | 0…40,5, (установка в мягкую сталь (ST37) заподлицо) | ||||
| Точность/ погрешность | |||||
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,85 / латунь: 0,48 / алюминий: 0,46 / медь: 0,38 | ||||
| Гистерезис [% от Sr] | 3…20 | ||||
| Смещение точки переключения [% от Sr] | -15…15 | ||||
| Условия эксплуатации | |||||
| Температура окружающей среды [°C] | -25…70 | ||||
| Степень защиты | IP 67 | ||||
| Испытания / одобрения | |||||
| ЭMC |
|
||||
| MTTF [годы] | 596 | ||||
| Механические данные | |||||
| Вес [g] | 423,5 | ||||
| Корпус | Прямоугольный | ||||
| Монтаж | установка заподлицо | ||||
| Способ монтажа | рейка, (TH35 (EN 60715)) | ||||
| Размеры [mm] | 92 x 80 x 40 | ||||
| Материал | PPE модифицированный | ||||
| Дисплеи / Элементы управления | |||||
| Дисплей |
|
||||
| Электрическое подключение | |||||
| Требуемая защита | миниатюрный предохранитель IEC60127-2 лист 1, ≤ 2 A, быстрая реакция | ||||
| Принадлежности | |||||
| Комплект поставки |
|
||||
| Примечания | |||||
| Примечания |
|
||||
| Упаковочная величина | 1 шт. | ||||
| электрическое подключение — разъем | |||||
| Разъем: 1 x M12 | |||||
| ID0049-00 — 19.02.2014 — | |||||
| Обозначение продукции | Индуктивный датчик |
|---|---|
| Тип напряжения | AC/DC |
| Функция выходного сигнала | NO |
| Монтаж | установка заподлицо |
| Соединение | M12 Разъем |
| Материал | PPE модифицированный |
| Дисплей | Состояние выхода: 1 x светодиод жёлтый |
| Производитель | IFM Electronic |
| Тип | ID0049 |
| Рабочее напряжение DC | 20…250 V |
| Рабочее напряжение AC | 20…250 V |
| Бренд | IFM Electronic |
