Датчик диффузного отражения с функцией подавления заднего фона o6h708

32 779,00 ₽

Артикул: O6H708 Категория:



Характеристики
Тип света красный свет
Коммуникационный интерфейс IO-Link
Корпус Прямоугольный
Размеры [mm] M3
Приложение
Особенности Подавление заднего фона
Функциональный принцип Датчик диффузного отражения
Электронные данные
Рабочее напряжение [V] 10…30 DC
Потребление тока [mA] 16, ((24 V))
Класс защиты III
Защита от переполюсовки да
Тип света красный свет
Длина волны [nm] 650
Выходы
Электрическое исполнение PNP
Функция выходного сигнала Режим срабатывания на свет / затемнение, (по выбору)
Макс. падение напряжения коммутационного выхода DC [V] 2,5
Постоянный ток нагрузки коммутационного выхода DC [mA] 100
Частота переключения DC [Hz] 1003
Защита от короткого замыкания да
Тип защиты от короткого замыкания тактовый
Диапазон контроля
Диапазон [mm] 1…200, (белая бумага 200 x 200 mm)
Диапазон для белого объекта (90 % отражение) [mm] 1…200
Диапазон для серого объекта (18 % отражение) [mm] 8…170
Диапазон для черного объекта (6 % отражение) [mm] 12…100
Макс. диаметр светового пятна [mm] 2,2
Размеры светового пятна по отношению к при максимальном диапазоне
Доступно подавление заднего фона да
Интерфейсы
Коммуникационный интерфейс IO-Link
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка 1.1
Стандарт SDCI IEC 61131-9
Профили Smart Sensor: Device Identification, Device Diagnosis, Teach Channel, Switching Channel, Process Data Variable
SIO режим да
Нужный тип порта A
Миним.время рабочего цикла [ms] 10
Рабочие данные IO-Link (циклические)
Функция длина бита
рабочее значение 32
состоянием прибора 4
бинарная информация о переключении 1
IO-Link функции (ациклические) специфичный для приложения тег, счетчик часов работы, счётчик циклов включения
Поддерживаемые DeviceID
Режим работы ID прибора
по умолчанию 1026
Условия эксплуатации
Температура окружающей среды [°C] -10…60
Степень защиты IP 65, IP 67
Испытания / одобрения
ЭMC
EN 60947-5-2
Примечание к лазерной защите
Внимание: лазер
класс лазера: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007.
MTTF [годы] 513
Сертификат UL
Ta -25…40 °C
Enclosure type Type 1
напряжение питания Class 2
Номер файла UL E174191

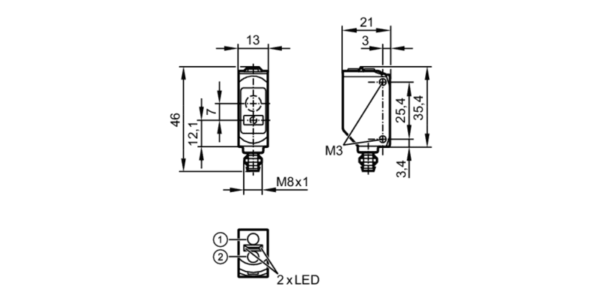

Механические данные
Вес [g] 19,1
Корпус Прямоугольный
Размеры [mm] M3
Обозначение резьбы M3
Материал корпус: ABS, PPSU, Уплотнение: EPDM
Материал линз
PMMA
Дисплеи / Элементы управления
Дисплей
Состояние выхода 1 x светодиод, жёлтый
режим работы 1 x светодиод, зелёный
Примечания
Примечания
Напряжение питания ‘supply class 2’ согласно cULus
Упаковочная величина 1 шт.
электрическое подключение
Соединение Разъем: 1 x M8
диаграммы и графики
линия точности
x: расстояние датчик/объект [mm]
y: мин. расстояние объект/задний фон [mm]
1 = объект черный (6 % отражение) , задний фон (белый 90 % отражение)
2 = объект серый (отражение 18 %) , задний фон (белый 90 % отражение)
3 = объект белый (отражение 90 %) , задний фон (белый 90 % отражение)
a: датчик
b: объект
c: задний фон
x: расстояние датчик/объект [mm]
y: мин. расстояние объект/задний фон [mm]
Другие данные
Повторяемость / точность: 6 σ
Повторяемость измеряемых значений
Abstand белый (отражение 90 %) чёрный (6%…90% отражение)
20 mm 0,1 mm 0,5 mm
100 mm 0,5 mm 2,0 mm
200 mm 4 mm OL
Точность
Abstand белый (отражение 90 %) чёрный (6%…90% отражение)
20 mm ± 1,0 mm ± 1,3 mm
100 mm ± 5,0 mm ± 6,5 mm
200 mm ± 20,0 mm OL
Значения при
Внешнее освещение на объекте < 10 klx
O6H708-00 — 08.10.2020 —
Обозначение продукции

Датчик диффузного отражения
Тип напряжения

DC
Электрическое исполнение

PNP
Функция выходного сигнала

Режим срабатывания на свет / затемнение, (по выбору)
Соединение

M8 Разъем
Материал

корпус: ABS, PPSU, Уплотнение: EPDM
Дисплей

Состояние выхода: 1 x светодиод жёлтый, режим работы: 1 x светодиод зелёный
Коммуникационный интерфейс

IO-Link
Производитель

IFM Electronic
Тип

O6H708
Степень защиты

IP 65, IP 67
Рабочее напряжение DC

10…30 V
Тип света

красный свет
Диапазон

1…200 mm
Бренд

IFM Electronic
