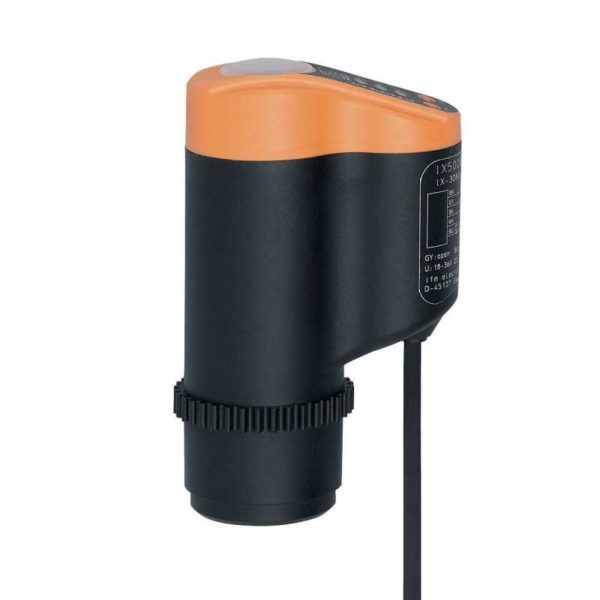

Датчики позиционирования для клапанов с выдвижным штоком ix5002

Артикул: IX5002 Категория:



Характеристики
Размеры [mm] 67,5 x 43 x 110
Приложение
Применение Обратная связь для линейных одно- или двух клапанных гидро- или пневмоаппаратов, Абсолютное измерение расстояния
Электронные данные
Рабочее напряжение [V] 18…36 DC
Потребление тока [mA] 42, (24 V)
Класс защиты III
Защита от переполюсовки да
Макс. время задержки при включении [ms] 2000
Выходы
Аналоговый выход по напряжению [V] 1…5
Мин. сопротивление нагрузки [Ω] 1000
Защита от короткого замыкания да
Защита от перегрузок по току да
Диапазон контроля
Диапазон измерения [mm] 0…80
Max. скорость мишени (приближающегося предмета) [m/s] 1
Разрешение хода клапана [mm] 0,2
Мишень
Цилиндрическая шайба
— Ø 24 mm ±0,05 mm
— минимальная высота 10 мм
— плоская поверхность
— нержавеющая сталь в соответствии с DIN17440, номер материала 316S12.
Условия эксплуатации
Температура окружающей среды [°C] -25…85
Примечание к температуре окружающей среды
плотная прокладка кабеля
Степень защиты IP 65, IP 67
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение 10 V/m
EN 61000-4-4 Burst 2 kV подключение клещами
EN 61000-4-6 ВЧ проводимость 3 V
MTTF [годы] 359
Механические данные
Вес [g] 191,5
Размеры [mm] 67,5 x 43 x 110
Материал PA (полиамид), TPE, PP, LCP
Дисплеи / Элементы управления
Дисплей
Состояние выхода 1 x светодиод, зелёный
Примечания
Упаковочная величина 1 шт.
электрическое подключение
Соединение Кабель: 2 m, PVC (поливинилхлорид), 3 x 0,14 mm²
IX5002-00 — 20.03.2009 —
Обозначение продукции

Датчик хода клапана
Тип напряжения

DC
Функция выходного сигнала

аналоговый
Соединение

2 m PVC (поливинилхлорид)-Кабель
Материал

LCP, PA (полиамид), PP, TPE
Дисплей

Состояние выхода: 1 x светодиод зелёный
Производитель

IFM Electronic
Тип

IX5002
Рабочее напряжение DC

18…36 V
Бренд

IFM Electronic
