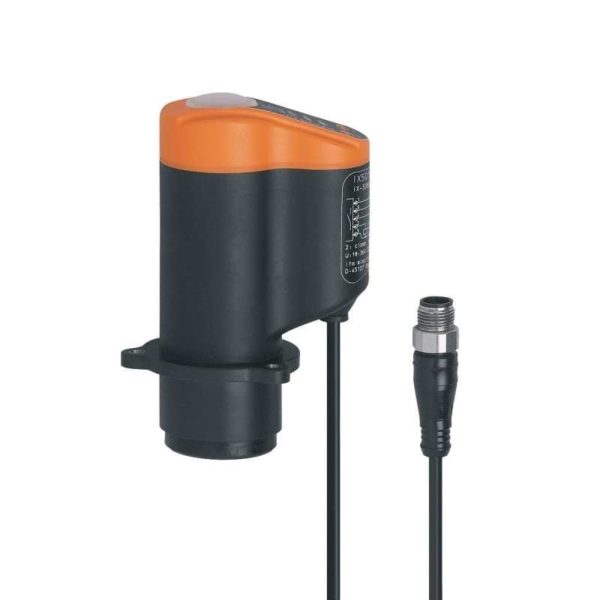

Датчики позиционирования для клапанов с выдвижным штоком ix5010
36 496,00 ₽
| Характеристики | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Электрическое исполнение | PNP | ||||||||||
| Функция выходного сигнала | 3 x NO | ||||||||||
| Размеры [mm] | 65 x 52 x 110 | ||||||||||
| Приложение | |||||||||||
| Применение | Обратная связь для линейных одно- или двух клапанных гидро- или пневмоаппаратов, Абсолютное измерение расстояния, Мониторинг уплотнения стержня клапана | ||||||||||
| Электронные данные | |||||||||||
| Рабочее напряжение [V] | 18…36 DC | ||||||||||
| Потребление тока [mA] | 42, (24 V) | ||||||||||
| Класс защиты | III | ||||||||||
| Защита от переполюсовки | да | ||||||||||
| Макс. время задержки при включении [ms] | 2000 | ||||||||||
| Выходы | |||||||||||
| Электрическое исполнение | PNP | ||||||||||
| Функция выходного сигнала | 3 x NO | ||||||||||
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 | ||||||||||
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 100 | ||||||||||
| Защита от короткого замыкания | да | ||||||||||
| Тип защиты от короткого замыкания | тактовый | ||||||||||
| Защита от перегрузок по току | да | ||||||||||
| Диапазон контроля | |||||||||||
| Диапазон измерения [mm] | 0…80 | ||||||||||
| Max. скорость мишени (приближающегося предмета) [m/s] | 1 | ||||||||||
| Разрешение хода клапана [mm] | 0,2 | ||||||||||
| Мишень |
|
||||||||||
| Программное обеспечение / Программирование | |||||||||||
| Выбор параметров | 3 точки переключения свободно устанавливаются в пределах диапазона измерения | ||||||||||
| Условия эксплуатации | |||||||||||
| Температура окружающей среды [°C] | -25…85 | ||||||||||
| Примечание к температуре окружающей среды |
|
||||||||||
| Степень защиты | IP 65, IP 67, (только в сочетании с установкой в головке клапана, которая обеспечивает достаточную защиту от механического повреждения датчика) | ||||||||||
| Испытания / одобрения | |||||||||||
| ЭMC |
|
||||||||||
| MTTF [годы] | 298 | ||||||||||
| Механические данные | |||||||||||
| Вес [g] | 217,5 | ||||||||||
| Способ монтажа | Фланец с тремя отверстиями | ||||||||||
| Размеры [mm] | 65 x 52 x 110 | ||||||||||
| Материал | PA (полиамид), TPE, PP, LCP | ||||||||||
| Дисплеи / Элементы управления | |||||||||||
| Дисплей |
|
||||||||||
| Принадлежности | |||||||||||
| Комплект поставки |
|
||||||||||
| Примечания | |||||||||||
| Упаковочная величина | 1 шт. | ||||||||||
| электрическое подключение — разъем | |||||||||||
| Соединение | Кабель: 0,3 m, PVC (поливинилхлорид), 5 x 0,14 mm² | ||||||||||
| Соединение | Разъем: 1 x M12 | ||||||||||
| IX5010-00 — 23.03.2009 — | |||||||||||
| Обозначение продукции | Датчик хода клапана |
|---|---|
| Тип напряжения | DC |
| Электрическое исполнение | PNP |
| Функция выходного сигнала | 3 x NO |
| Соединение | 0, 3 m PVC (поливинилхлорид)-Кабель, M12 Разъем |
| Материал | LCP, PA (полиамид), PP, TPE |
| Дисплей | Состояние выхода: 1 x светодиод жёлтый seat, Состояние выхода: 1 x светодиод зелёный open, Состояние выхода: 1 x свето |
| Производитель | IFM Electronic |
| Тип | IX5010 |
| Рабочее напряжение DC | 18…36 V |
| Бренд | IFM Electronic |
