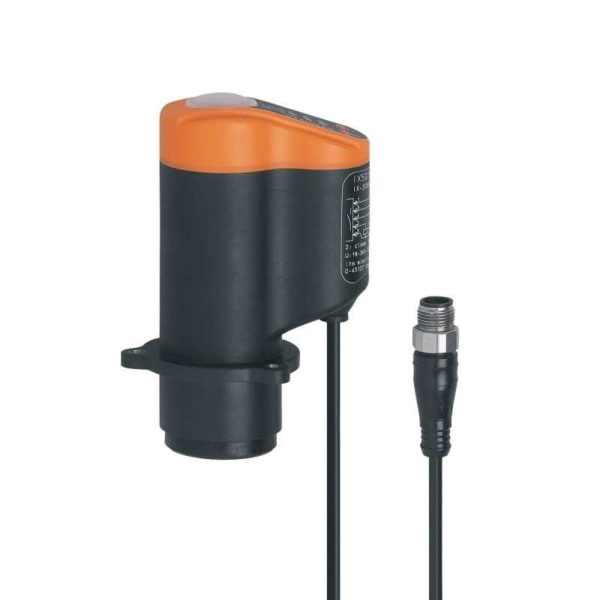

Датчики позиционирования для клапанов с выдвижным штоком ix5030
41 188,00 ₽
| Характеристики | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Электрическое исполнение | AS-i | |||||||||||||||

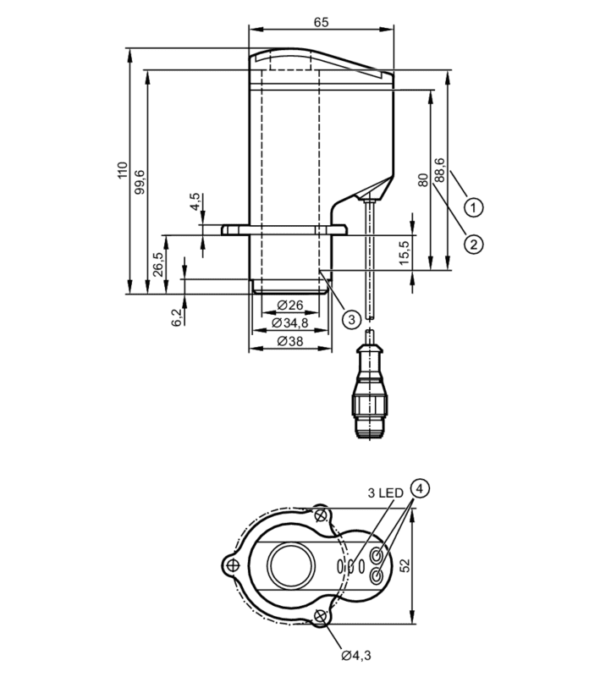

| Размеры [mm] | 65 x 52 x 110 | |||||||||||||||
| Приложение | ||||||||||||||||
| Применение | Обратная связь для линейных одно- или двух клапанных гидро- или пневмоаппаратов, Абсолютное измерение расстояния, Мониторинг уплотнения стержня клапана | |||||||||||||||
| Электронные данные | ||||||||||||||||
| Рабочее напряжение [V] | 26,5…31,6 DC | |||||||||||||||
| Потребление тока [mA] | < 50 | |||||||||||||||
| Класс защиты | III | |||||||||||||||
| Защита от переполюсовки | да | |||||||||||||||
| Макс. время задержки при включении [ms] | 2000 | |||||||||||||||
| Выходы | ||||||||||||||||
| Электрическое исполнение | AS-i | |||||||||||||||
| Диапазон контроля | ||||||||||||||||
| Диапазон измерения [mm] | 0…80 | |||||||||||||||
| Max. скорость мишени (приближающегося предмета) [m/s] | 1 | |||||||||||||||
| Разрешение хода клапана [mm] | 0,2 | |||||||||||||||
| Мишень |
|
|||||||||||||||
| Программное обеспечение / Программирование | ||||||||||||||||
| Выбор параметров | 3 точки переключения свободно устанавливаются в пределах диапазона измерения | |||||||||||||||
| Условия эксплуатации | ||||||||||||||||
| Температура окружающей среды [°C] | -25…70 | |||||||||||||||
| Степень защиты | IP 65, IP 67, (только в сочетании с установкой в головке клапана, которая обеспечивает достаточную защиту от механического повреждения датчика) | |||||||||||||||
| Испытания / одобрения | ||||||||||||||||
| MTTF [годы] | 281 | |||||||||||||||
| AS-i классификация | ||||||||||||||||
| AS-i версия | 3.0 | |||||||||||||||
| Расширенный режим адресации | да | |||||||||||||||
| AS-i конфигурация ввода/вывода [hex] | 0 | |||||||||||||||
| ID код AS-i [hex] | A.F | |||||||||||||||
| AS-i сертификат в стадии подготовки | да | |||||||||||||||
| Биты данных |
|
|||||||||||||||
| Механические данные | ||||||||||||||||
| Вес [g] | 219,5 | |||||||||||||||
| Способ монтажа | Фланец с тремя отверстиями | |||||||||||||||
| Размеры [mm] | 65 x 52 x 110 | |||||||||||||||
| Материал | PA (полиамид), TPE, PP, LCP | |||||||||||||||
| Дисплеи / Элементы управления | ||||||||||||||||
| Дисплей |
|
|||||||||||||||
| Принадлежности | ||||||||||||||||
| Комплект поставки |
|
|||||||||||||||
| Примечания | ||||||||||||||||
| Упаковочная величина | 1 шт. | |||||||||||||||
| электрическое подключение — разъем | ||||||||||||||||
| Соединение | Кабель: 0,15 m, PVC (поливинилхлорид), 2 x 0,14 mm² | |||||||||||||||
| Соединение | Разъем: 1 x M12 | |||||||||||||||
| IX5030-00 — 30.10.2014 — | ||||||||||||||||
| Обозначение продукции | Датчик хода клапана |
|---|---|
| Тип напряжения | DC |
| Электрическое исполнение | AS-i |
| Соединение | 0, 15 m PVC (поливинилхлорид)-Кабель, M12 Разъем |
| Материал | LCP, PA (полиамид), PP, TPE |
| Дисплей | ошибка: 1 x светодиод красный, режим работы: 1 x светодиод зелёный питание шины AS-i, Состояние выхода: 1 x светодио |
| Производитель | IFM Electronic |
| Тип | IX5030 |
| Рабочее напряжение DC | 26, 5…31, 6 V |
| Бренд | IFM Electronic |
