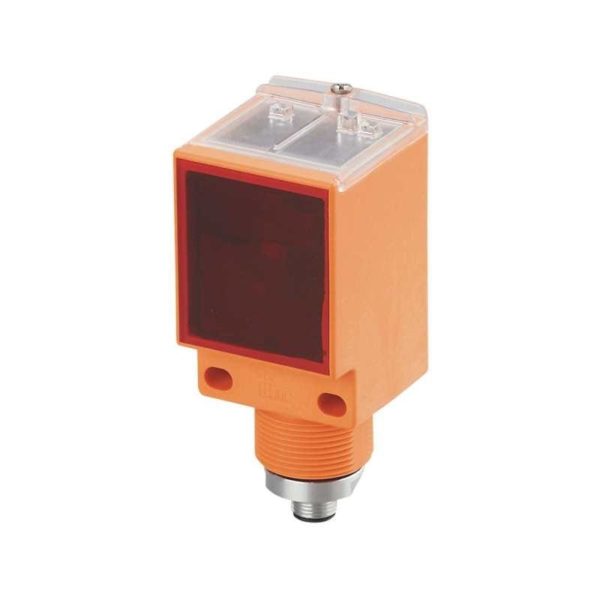

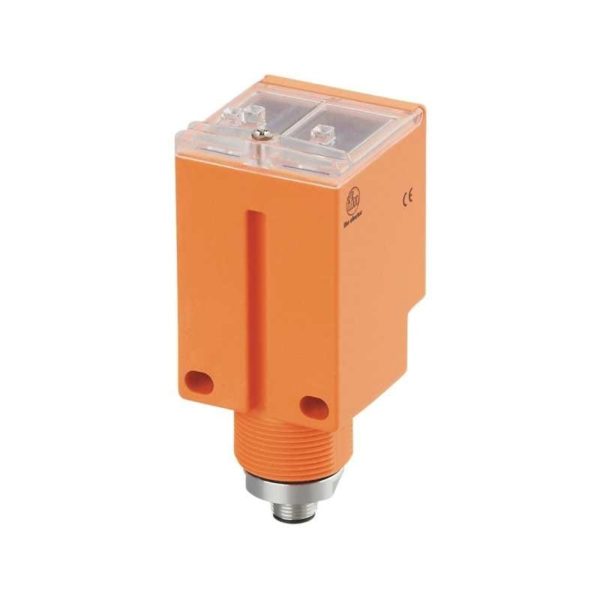

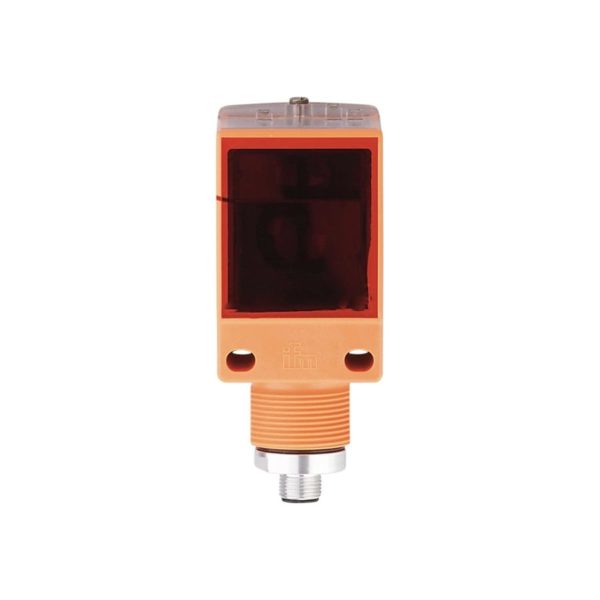

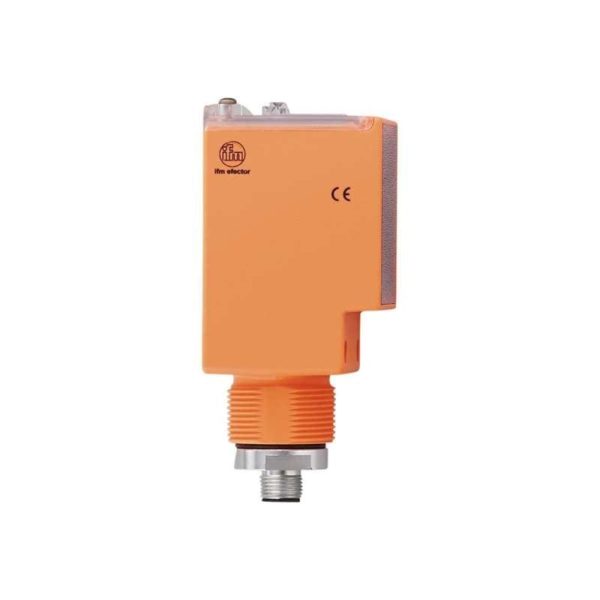

Рефлекторный датчик om5003
| Характеристики | |||||||
|---|---|---|---|---|---|---|---|
| Тип света | красный свет | ||||||
| Корпус | Прямоугольный | ||||||

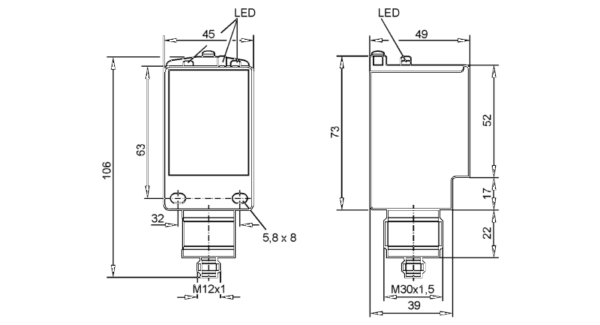

| Размеры [mm] | 73 x 45 x 49 | ||||||
| Приложение | |||||||
| Особенности | поляризационный фильтр | ||||||
| Функциональный принцип | Рефлекторный датчик | ||||||
| Электронные данные | |||||||
| Рабочее напряжение [V] | 10…30 DC | ||||||
| Потребление тока [mA] | < 80 | ||||||
| Класс защиты | II | ||||||
| Защита от переполюсовки | да | ||||||
| Тип света | красный свет | ||||||
| Длина волны [nm] | 660 | ||||||
| Станд. срок службы [h] | 100000 | ||||||
| Исходная температура для срока службы [°C] | 25 | ||||||
| Выходы | |||||||
| Электрическое исполнение | PNP/NPN | ||||||
| Функция выходного сигнала | Режим срабатывания на свет / затемнение, (программируемый) | ||||||
| Макс. падение напряжения коммутационного выхода DC [V] | 2 | ||||||
| Макс. падение напряжения функционального контрольного выхода [V] | 2 | ||||||
| Макс. нагрузка тока для функционального контрольного выхода [mA] | 100 | ||||||
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 100 | ||||||
| Частота переключения DC [Hz] | 500 | ||||||
| Защита от короткого замыкания | да | ||||||
| Тип защиты от короткого замыкания | тактовый | ||||||
| Защита от перегрузок по току | да | ||||||
| Диапазон контроля | |||||||
| Расстояние срабатывания с призматическим отражателем [m] | 13,5, (Призматический отражатель Ø 80 E20005) | ||||||
| Доступен поляризационный фильтр | да | ||||||
| Время реакции | |||||||
| Время отклика [s] | < 1 | ||||||
| Условия эксплуатации | |||||||
| Температура окружающей среды [°C] | -25…40 | ||||||
| Степень защиты | IP 67 | ||||||
| Испытания / одобрения | |||||||
| ЭMC |
|
||||||
| Механические данные | |||||||
| Вес [g] | 191 | ||||||
| Корпус | Прямоугольный | ||||||
| Размеры [mm] | 73 x 45 x 49 | ||||||
| Материал | ABS усиленное стекловолокно | ||||||
| Материал линз |
|
||||||
| Насадка на линзы | Боковая оптика | ||||||
| Материал накидной гайки | алюминий, бесцветн. анодированн. | ||||||
| Дисплеи / Элементы управления | |||||||
| Дисплей |
|
||||||
| Примечания | |||||||
| Упаковочная величина | 1 шт. | ||||||
| электрическое подключение | |||||||
| Соединение | Разъем: 1 x M12, Блокировка: алюминий, бесцветн. анодированн. | ||||||
| OM5003-00 — 06.03.2003 — | |||||||
| Обозначение продукции | Рефлекторный датчик |
|---|---|
| Тип напряжения | DC |
| Электрическое исполнение | PNP/NPN |
| Функция выходного сигнала | (программируемый), Режим срабатывания на свет / затемнение |
| Соединение | M12 Разъем |
| Материал | ABS усиленное стекловолокно |
| Дисплей | режим работы: 1 x светодиод зелёный, Состояние выхода: 1 x светодиод жёлтый, Функция: 1 x светодиод красный |
| Производитель | IFM Electronic |
| Тип | OM5003 |
| Степень защиты | IP 67 |
| Рабочее напряжение DC | 10…30 V |
| Тип света | красный свет |
| Насадка на линзы | Боковая оптика |
| Бренд | IFM Electronic |
