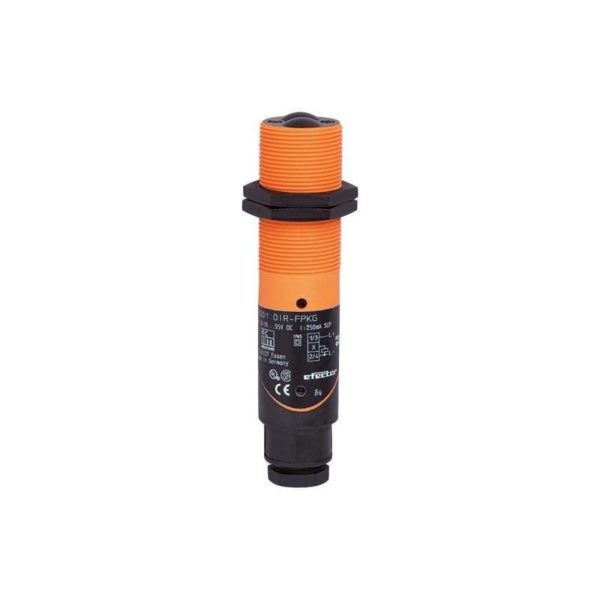

Рефлекторный датчик oi0003
41 928,00 ₽
| Характеристики | |||
|---|---|---|---|
| Тип света | красный свет | ||
| Корпус | Резьбовой корпус | ||

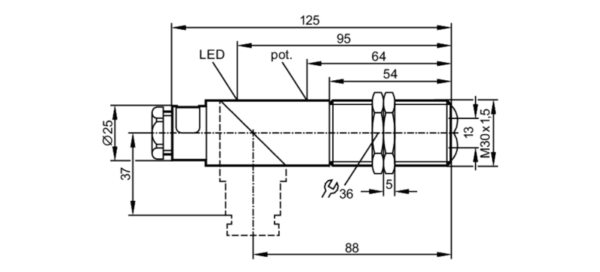

| Размеры [mm] | M30 x 1,5 / L = 125 | ||
| Приложение | |||
| Особенности | поляризационный фильтр | ||
| Функциональный принцип | Рефлекторный датчик | ||
| Электронные данные | |||
| Рабочее напряжение [V] | 20…250 AC/DC | ||
| Класс защиты | II | ||
| Защита от перепутывания полярности | нет | ||
| Тип света | красный свет | ||
| Длина волны [nm] | 660 | ||
| Выходы | |||
| Функция выходного сигнала | Режим срабатывания на свет / затемнение, (программируемый) | ||
| Макс. падение напряжения коммутационного выхода DC [V] | 10,5 | ||
| Макс. падение напряжения коммутационного выхода АС [V] | 10,5 | ||
| Минимальная нагрузка по току [mA] | 15 | ||
| Макс. ток утечки [mA] | 6 | ||
| Постоянный ток нагрузки коммутационного выхода АС [mA] | 250, (350 (…50 °C)) | ||
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 250, (350 (…50 °C)) | ||
| Кратковременный ток нагрузки коммутационного выхода [mA] | 2200, (10 ms / 0,5 Hz) | ||
| Частота переключения АС [Hz] | 25 | ||
| Частота переключения DC [Hz] | 35 | ||
| Защита от короткого замыкания | нет | ||
| Защита от перегрузок по току | нет | ||
| Диапазон контроля | |||
| Расстояние срабатывания с призматическим отражателем [m] | 0,15…2, (Призматический отражатель Ø 80 E20005) | ||
| Настраиваемый диапазон | да | ||
| Макс. диаметр светового пятна [mm] | 200 | ||
| Размеры светового пятна по отношению к | при максимальном диапазоне | ||
| Доступен поляризационный фильтр | да | ||
| Условия эксплуатации | |||
| Температура окружающей среды [°C] | -25…60 | ||
| Степень защиты | IP 65 | ||
| Испытания / одобрения | |||
| ЭMC |
|
||
| MTTF [годы] | 310 | ||
| Механические данные | |||
| Вес [g] | 121 | ||
| Корпус | Резьбовой корпус | ||
| Размеры [mm] | M30 x 1,5 / L = 125 | ||
| Обозначение резьбы | M30 x 1,5 | ||
| Материал | PBT (полибутилентерефталат), PPO модифицированный | ||
| Материал линз |
|
||
| Дисплеи / Элементы управления | |||
| Дисплей |
|
||
| Электрическое подключение | |||
| Требуемая защита | миниатюрный предохранитель IEC60127-2 лист 1, ≤ 2 A, быстрая реакция | ||
| Принадлежности | |||
| Комплект поставки |
|
||
| Примечания | |||
| Примечания |
|
||
| Упаковочная величина | 1 шт. | ||
| электрическое подключение | |||
| Соединение | контактные зажимы: …1,5 mm², Защитная кабельная оболочка: Ø 7…13 mm, Кабельный ввод: M20 X 1,5 | ||
| диаграммы и графики | |||
| график эксплуатационного резерва |
|
||
| OI0003-00 — 06.03.2003 — | |||
| Обозначение продукции | Рефлекторный датчик |
|---|---|
| Тип напряжения | AC/DC |
| Функция выходного сигнала | (программируемый), Режим срабатывания на свет / затемнение |
| Длина корпуса | 125 mm |
| Соединение | 5 mm², Защитная кабельная оболочка: Ø 7…13 mm, контактные зажимы: …1 |
| Материал | PBT (полибутилентерефталат), PPO модифицированный |
| Дисплей | Состояние выхода: 1 x светодиод жёлтый |
| Производитель | IFM Electronic |
| Тип | OI0003 |
| Степень защиты | IP 65 |
| Рабочее напряжение DC | 20…250 V |
| Тип света | красный свет |
| Рабочее напряжение AC | 20…250 V |
| Бренд | IFM Electronic |
